1. Allgemeiner Aufbau

Ein Transistor ist ein elektronisches Halbleiterbauelement das zum Schalten oder Verstärken von Strom verwendet werden kann. Der Stromfluss erfolgt über zwei Anschlüsse (Drain, Source), während der dritte (Gate) zur Steuerung dient. Neben dem Feldeffekttransistor (FET) gibt es noch einen weiteren grundlegenden Transistortyp, den Bipolartransistor. Bei ihm heißen die Anschlüsse Emitter (Source beim FET), Basis (Gate) und Kollektor (Drain). Die Funktionsweise des Bipolartransistors beruht auf Ladungsträgern beider Polaritäten (daher bipolar), Löchern und Elektronen. Beim Feldeffekttransistor, auch als unipolarer Transistor bezeichnet, sind abhängig von der Bauart entweder Elektronen oder Löcher am Stromtransport beteiligt.

Bei dem nachfolgend beschriebenen Transistor handelt es sich um einen sogenannten MOSFET (engl. metal oxide semiconductor field-effect transistor, Metall-Oxid-Halbleiter-FET). Obwohl heute meist hochdotiertes Polysilicium als Gatematerial Verwendung findet und kein Aluminium mehr zum Einsatz kommt, wird auch bei diesem Transistortyp nach wie vor die Bezeichnung MOSFET benutzt. Besser wäre in diesem Fall die Bezeichnung IGFET (engl. insulated gate FET, FET mit isoliertem Gate). Bei neuartigen Transistoren mit High-k-Metal-Gate-Technologie ist die Bezeichnung MOSFET dagegen wieder korrekt, sofern als Isolator weiterhin ein Oxid verwendet wird.

Der Transistor ist das grundlegende Bauelement in der Halbleiterfertigung, in modernen Mikrochips finden sich mehrere hundert Millionen bis Milliarden Transistoren. Durch die Kombination mehrerer Transistoren können sämtliche logische Gatter realisiert werden, um aus Eingangssignalen entsprechende logische Ausgangssignale zu erhalten. Dadurch bilden Transistoren das Herzstück eines jeden Mikroprozessors, Speicherchips usw. Der Transistor ist die von der Menschheit in der höchsten Gesamtstückzahl produzierte technische Funktionseinheit, und aus dem heutigen Leben nicht mehr wegzudenken.

Der Transistor wird in der Produktion Schicht für Schicht aufgebaut. Dabei steht hier der grundlegende Aufbau eines einfachen MOSFETs im Vordergrund, die verschiedenen Möglichkeiten zur Realisierung dieser Schichten folgen in den späteren Kapiteln.

2. Herstellung eines n-Kanal-FET

1. Substrat

Grundlage für einen n-Kanal-Feldeffekttransistor ist ein p-dotiertes Siliciumsubstrat, als Dotierstoff dient Bor.

p-Substrat

2. Oxidation

Auf dem Substrat wird Siliciumdioxid SiO2 (das Gateoxid, kurz GOX) in einer Trockenoxidation erzeugt. Es dient zur Isolation zwischen dem später abgeschiedenen Gate und dem Substrat.

Gateoxid

3. Abscheidung

In einem LPCVD-Prozess wird Nitrid abgeschieden, es dient später bei der Feldoxidation als Maskierung.

Nitridabscheidung

4. Fototechnik

Auf dem Nitrid wird ein Fotolack aufgebracht, belichtet und entwickelt. So erhält man eine strukturierte Lackschicht, die als Ätzmaske dient.

Fototechnik Nitrid

5. Ätzen

Der Lack maskiert das Nitrid, lackfreie Bereiche werden mittels reaktivem Ionenätzen entfernt.

Nitridätzen

6. Lackentfernen

Nach der Strukturübertragung der Lackmaske in das Nitrid, wird der Resist mit einer Entwicklerlösung nasschemisch entfernt.

Lackentfernen

7. Oxidation

Das Nitrid dient als Maske, nur auf den Nitrid freien Bereichen findet eine thermische Nassoxidation statt. Das Feldoxid (FOX, z.B. 700 nm) dient zur seitlichen Isolation zu benachbarten Bauteilen.

Feldoxidation

8. Ätzen

Nach der Oxidation wird das Nitrid in einem nasschemischen Ätzprozess entfernt.

Nitridentfernen

9. Abscheidung

In einem LPCVD-Prozess wird polykristallines Silicium abgeschieden.

Polysiliciumabscheidung (Gateelektrode)

10. Fototechnik

Auf dem Polysilicium wird eine Lackschicht als Ätzmaske strukturiert.

Fototechnik Gate

11. Ätzen

Der Fotolack dient wiederrum als Lackmaske, in einem reaktiven Ionenätzschritt wird das Silicium strukturiert. Es dient als Gateelektrode zur Steuerung des Transistors.

Gatestrukturierung

12. Lackentfernen

Der Lack wird nach dem Ätzschritt wieder nasschemisch entfernt.

Lackentfernen nach Gatestrukturierung

13. Oxidation

Nachfolgend wird ein dünnes Oxid, das Postoxid abgeschieden. Es dient zum einen als Schutz der Gateelektrode, zum anderen als Spacer für die Source-/Drainimplantation.

Postoxidation

14. Ionenimplantation

In einem Implantationsschritt mit Phosphorionen werden das Source- und Draingebiet n-dotiert. Da die Gateelektrode als Implantationsmaske dient und so die Weite des n-Kanals zwischen Source und Drain vorgegeben ist, bezeichnet man dies als Selbstjustierung.

Ionenimplantation

15. Oxidation

Als Isolation zu darüberliegenden Metallisierungsschichten, wird ein Oxid (das Zwischenoxid, kurz ZOX, z.B. 700 nm) abgeschieden. Dies geschieht in einem LPCVD-Prozess mit TEOS, welches eine gute Kantenbedeckung bietet.

Zwischenoxid

16. Fototechnik und Ätzen

Darüber wird eine weitere Lackschicht strukturiert und in einem isotropen Ätzprozess die Kanten der Kontaktlöcher verrundet.

Kontaktlochverrunden

17. Ätzen

Anschließend werden die Kontaktlöcher in einem anisotropen Ätzprozess bis zu den n-dotierten Gebieten freigelegt.

Kontaktlochätzen

18. Metallisierung

Die Kontaktlöcher werden in einem Sputterprozess mit Aluminium aufgefüllt.

Metallisierung (Sputtern)

19. Fototechnik

In einem letzten Lithografieschritt wird eine weitere Lackschicht strukturiert.

Fototechnik VIAs

20. Ätzen

Die Lackstrukturen werden in einem anisotropen Trockenätzschritt in die darunterliegende Metallisierungsebene übertragen.

VIAs Ätzen

21. Lackentfernen

Abschließend wird der Resist entfernt, zurück bleiben Aluminiumleiterbahnen zur Ansteuerung des Transistors.

Lackentfernen VIAs

Der tatsächliche Aufbau eines Transistors ist wesentlich komplexer. So können zusätzliche Planarisierungsschichten zur Unterstützung der lithografischen Prozesse zum Einsatz kommen und auch mehrere Drain-/Sourceimplantationen erfolgen um die Einsatzspannung exakt einzustellen. Ebenso sind weitere Spacer ("Abstandshalter") am Gate möglich, um die Kanallänge exakt zu justieren bzw. das Dotierprofil zu beeinflussen.

3. Funktionsweise

Anreicherungs-FET: Ohne eine positive Spannung am Gate stehen zwischen Source und Drain keine freien Ladungsträger in Form von Elektronen Verfügung, da das Substrat p-dotiert ist. Im stationären Zustand sind hier Löcher die Majoritätsladungsträger und Elektronen Minoritätsladungsträger.

FET aus

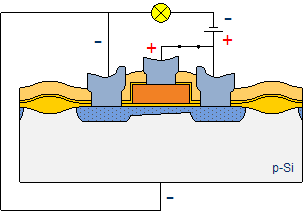

Durch eine positive Spannung am Gate werden Elektronen durch das elektrische Feld aus dem Substrat angezogen (Löcher dementsprechend verdrängt) und bilden so einen leitenden n-Kanal zwischen Source und Drain. Die isolierende Siliciumdioxidschicht verhindert einen Stromfluss zwischen Substrat und Gate.

FET ein

Da der Transistor den Stromfluss ohne angelegte Spannung sperrt nennt man den Transistor auch selbstsperrend.

Verarmungs-FET: Durch eine leichte n-Dotierung zwischen Source und Gate erreicht man, dass ein Transistor auch ohne Gatespannung leitend ist (eine Spannung zwischen Source und Drain reicht aus). So genannte Verarmungs-FETs, oder auch selbstleitende Transistoren, sperren nur dann, wenn am Gate eine negativere Spannung als am Source-Anschluss anliegt. Dadurch werden die Elektronen, die sich unter dem Gate befinden, verdrängt - die leitende Elektronenbrücke geht verloren.
